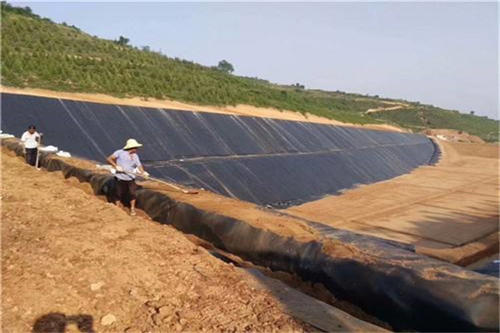

防滲膜案例
發布時間：2020/10/16 11:53:14
作者：admin
聯系電話：
17116570555
- 產品介紹
產品介紹：
垃圾填埋場專用防滲膜是當前處理垃圾必備材料之一，它具有強度高、防滲性能好，抗腐蝕、抗老化能力強，施工方便等優點，用于城市生活垃圾填埋場的可靠性及應用情況良好。密度聚乙烯(HDPE)膜優點：良好的滲透性能；對大部分化學物質具有抗腐蝕能力；具有良好的機械和焊接特性；低溫下具有良好的工作特性；可制成各種厚度；不易老化。缺點：耐不均勻沉陷能力較差；耐穿刺能力較差。質量合格的HDPE防滲膜抗滲能力強，其滲透系數可以低。而且它耐化學腐蝕能力強，制造工藝成熟，易于現場焊接，因此廣泛地應用于填埋場的防滲處理。HDPE膜有粗糙面與光面兩種，粗糙面用于坡面以增加穩定性，防止滑坡。光面用于填埋場底部，經濟適用。
性能特點：
具有優良的耐環境應力開裂性能及優良的耐化學腐蝕性能。
優良的耐化學腐蝕性能。
具有較大的使用溫度范圍和較長的使用壽命。
使用于垃圾填埋場、尾礦儲存場、渠道防滲、堤壩防滲及地鐵工程等
優良的耐化學腐蝕性能。
具有較大的使用溫度范圍和較長的使用壽命。
使用于垃圾填埋場、尾礦儲存場、渠道防滲、堤壩防滲及地鐵工程等
作用用途：
高密度聚乙烯防滲膜適用鹽業：鹽場結晶池、鹵池苫蓋、鹽膜、鹽池塑苫膜
HDPE防滲膜適用水利工程：如江河湖泊水庫堤壩的防滲、堵漏,加固、水渠的防滲、垂直心墻、護坡等；
HDPE土工膜適用環保、環衛：如垃圾填埋場、污水處理廠、電廠調節池、工業、醫院固體廢棄物等；
HDPE防滲膜在市政工程：地鐵、建筑物地下工程、種植屋面、屋頂花園、污水管防滲；
HDPE膜適用水產養殖業：集約化,工廠化養殖池、魚塘,蝦池的內襯、海參圈護坡等；
HDPE防滲膜適用農業：水庫、飲用水池、蓄水塘、灌溉系統的防滲；
高密度聚乙烯土工膜適用石化：化工廠、煉油廠、儲油罐防滲、化學反應池、沉淀池的內襯、二次襯層等；
聚乙烯防滲膜適用園林：人工湖、河道、蓄水池、高爾夫球場的水塘底、護坡、綠化草坪防水防潮等；
高密度聚乙烯膜適用交通設施：公路的基礎加固、涵洞的防滲；
聚乙烯土工膜適用礦業：洗選池、堆浸池、堆灰場、溶解池、沉淀池、堆場、尾礦的底襯防滲等；
施工工藝：

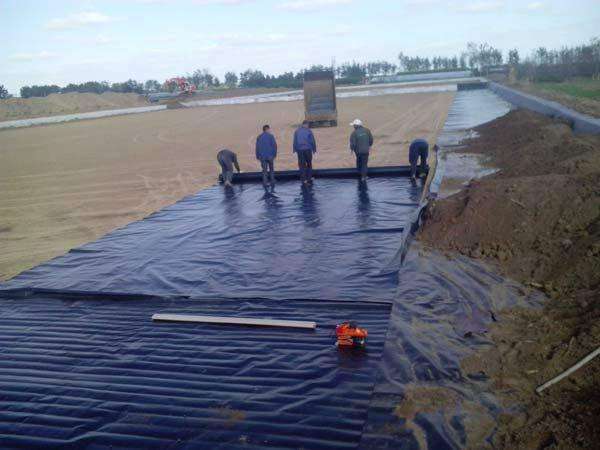

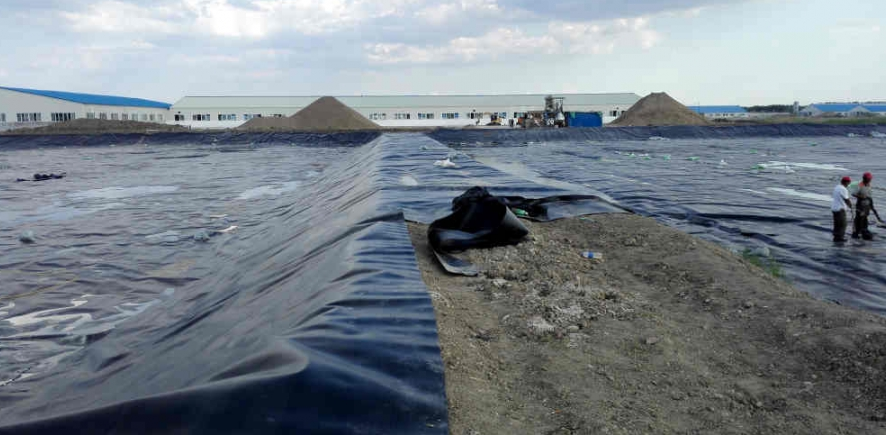

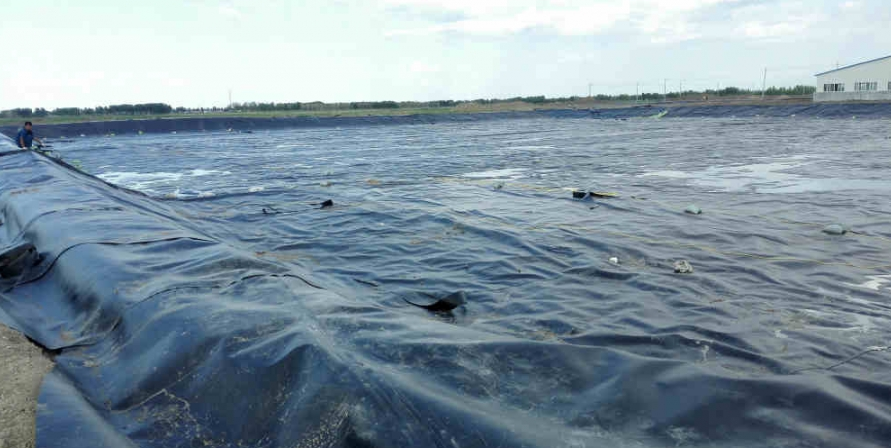

垃圾填埋場專用防滲膜在運輸過程中不要拖拉、硬拽，避免尖銳物刺傷。 應從底部向高位延伸，不要拉得太緊，應留有1.50%的余幅，以備局部下沉拉伸?？紤]到本工程的實際情況，邊坡采取從上到下的鋪設順序； 相鄰兩幅的縱向接頭不應在一條水平線上，應相互錯開1m以上； 縱向接頭應距離壩腳、彎腳處1.50m以上，應設在平面上； 邊坡鋪設時，展膜方向應基本平行于最大坡度線。先邊坡后場底；技術指標：
《GB/T 17643-2011 GH-1型技術指標》
| 項目 | 指 標 | ||||||||
| 厚度 mm | 0.30 | 0.50 | 0.75 | 1.00 | 1.25 | 1.50 | 2.00 | 2.50 | 3.00 |
| 密度 g/cm3 | ≥0.940 | ||||||||
| 拉伸屈服強度（縱、橫向）N/mm | ≥4 | ≥7 | ≥10 | ≥13 | ≥16 | ≥20 | ≥26 | ≥33 | ≥40 |
| 拉伸斷裂強度（縱、橫向）N/mm | ≥6 | ≥10 | ≥15 | ≥20 | ≥25 | ≥30 | ≥40 | ≥50 | ≥60 |
| 屈服伸長率（縱、橫向）% | —— | —— | —— | ≥11 | |||||
| 斷裂伸長率（縱、橫向）% | ≥600 | ||||||||
| 直角撕裂負荷（縱、橫向）N | ≥34 | ≥56 | ≥84 | ≥115 | ≥140 | ≥170 | ≥225 | ≥280 | ≥340 |
| 抗穿刺強度 N | ≥72 | ≥120 | ≥180 | ≥240 | ≥300 | ≥360 | ≥480 | ≥600 | ≥720 |
| 炭黑含量 % | 2.0 | ||||||||
| 炭黑分散性 | 10個數據中3級不多于1個，4級、5級不允許 | ||||||||
| 常壓氧化誘導時間（OIT）min | ≥60 | ||||||||
| 低溫沖擊脆化性能 | 通過 | ||||||||
| 水蒸氣滲透系數g·cm/(cm2·s·Pa) | ≤1.0×10-13 | ||||||||
| 尺寸穩定性% | ±2.0 | ||||||||
《GB/T 17643-2011 GH-2型技術指標》
| 項目 | 指 標 | ||||||
| 厚度 mm | 0.75 | 1.00 | 1.25 | 1.50 | 2.00 | 2.50 | 3.00 |
| 密度 g/cm3 | ≥0.940 | ||||||
| 拉伸屈服強度（縱、橫向）N/mm | ≥11 | ≥15 | ≥18 | ≥22 | ≥29 | ≥37 | ≥44 |
| 拉伸斷裂強度（縱、橫向）N/mm | ≥20 | ≥27 | ≥33 | ≥40 | ≥53 | ≥67 | ≥80 |
| 屈服伸長率（縱、橫向）% | —— | ≥12 | |||||
| 斷裂伸長率（縱、橫向）% | ≥700 | ||||||
| 直角撕裂負荷（縱、橫向）N | ≥93 | ≥125 | ≥160 | ≥190 | ≥250 | ≥315 | ≥375 |
| 抗穿刺強度 N | ≥240 | ≥320 | ≥400 | ≥480 | ≥640 | ≥800 | ≥960 |
| 拉伸負荷應力開裂 | —— | ≥300 | |||||
| 炭黑含量 % | 2.0~3.0 | ||||||
| 炭黑分散性 | 10個數據中3級不多于1個，4級、5級不允許 | ||||||
| 常壓氧化誘導時間（OIT）min | 常壓氧化誘導時間≥100 | ||||||
| 高壓氧化誘導時間≥400 | |||||||
| 85℃熱老化 % | ≥55 | ||||||
| 抗紫外線 | ≥50 | ||||||
《CJ/T 234-2006技術指標》
| 厚度 mm | 0.75 | 1.00 | 1.25 | 1.50 | 2.00 | 2.50 | 3.00 |
| 密度 g/cm3 | ≥0.939 | ||||||
| 拉伸屈服強度（縱、橫向）N/mm | ≥11 | ≥15 | ≥18 | ≥22 | ≥29 | ≥37 | ≥44 |
| 拉伸斷裂強度（縱、橫向）N/mm | ≥20 | ≥27 | ≥33 | ≥40 | ≥53 | ≥67 | ≥80 |
| 屈服伸長率（縱、橫向）% | —— | ≥12 | |||||
| 斷裂伸長率（縱、橫向）% | ≥700 | ||||||
| 直角撕裂負荷（縱、橫向）N | ≥93 | ≥125 | ≥156 | ≥187 | ≥249 | ≥311 | ≥374 |
| 抗穿刺強度 N | ≥240 | ≥320 | ≥400 | ≥480 | ≥640 | ≥800 | ≥960 |
| 耐環境應力開裂 | ≥300 | ||||||
| 炭黑含量 % | 2.0~3.0 | ||||||
| 炭黑分散性 | 10個數據中3級不多于1個，4級、5級不允許 | ||||||
| 常壓氧化誘導時間（OIT）min | 常壓氧化誘導時間≥100 | ||||||
| 高壓氧化誘導時間≥400 | |||||||
| 85℃熱老化 % | ≥55 | ||||||
| 抗紫外線 | ≥50 | ||||||
